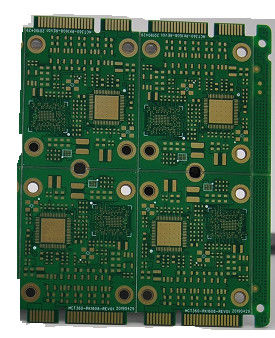

10 Nanya FR4 слоев PCB связи с золотом погружения для антенны wifi pcb
Описание продукции:
Доски разнослоистые PCB и использованный на мониторе production.all LCD продукты подгоняны и должны встретить аттестацию CE ROHS etc. UL ISO9001 с высококачественный sodering.
Ключевые спецификации PCB импеданса:
| Типы продукции: |
Твердый PCB |
|
Слой:
|
10Layers |
| Основное вещество: |
NanyaFR4 |
| Медная толщина: |
1,2 oz |
| Толщина доски: |
1.3mm |
| Размер Минимальн Заканчивать Отверстия: |
8 mil (0.10mm) |
| MIN. линия ширина: |
4 mil |
| MIN. интервал между строками: |
4 mil |
| Поверхностная отделка: |
ENIG |
| Сверля допуск на диаметр отверстия: |
+/--3 mil (0.075mm) |
| Минимальный допуск плана: |
+/--4 mil (0.10mm) |
| Работая размер панели: |
максимальный: 1200mmX600mm (47" X24 ") |
| Профиль плана: |
Пробивать, направляя, трасса CNC + V-отрезок |
| Маска припоя: |
Маска припоя LPI, маска Peelable |
| Цвет маски припоя: |
Голубой, черный, желтый, штейновый зеленый цвет |
| Сертификат: |
UL, CQC, TS16949, ISO14000, ROHS |
| Цвет Silkscreen: |
Белый |
| Извив и смычок: |
отсутствие больше чем 0.75% |
Подача Chart.pdf PCB
Применение продуктов:
1, связь телекоммуникаций
2, бытовая электроника
3, монитор безопасностью
4, корабль Electronices
5, умный дом
6, промышленные контроли
7, военное & оборона
Твердая возможность PCB техническая:
| Детали |
Техническая возможность |
| Слои |
1-28 слоев |
Линия ширина MIN./космос |
4mil |
|
Размер Max.board (single&doule
встал на сторону)
|
600*1200mm |
Ширина кольца Min.annular: vias |
3mil |
| Поверхностный финиш |
HAL неэтилированное, вспышка золота
Серебр погружения, золото погружения, Sn погружения,
трудное золото, OSP, ect
|
Толщина Min.board (разнослоистая) |
4layers: 0.4mm; 6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
|
| Материалы доски |
FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,
PTFE, nelcon,
ISOLA, polyclad 370 HR); тяжелая медь,
Ламинат clade металла низкопробный
|
Покрывать толщину (метод:
Погружение Ni/Au)
|
Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U» |
| Управление импеданса |
± 10% |
Дистанцируйте
линия для восхождения на борт края
|
План: 0.2mm
V-CUT: 0.4mm
|
|
Низкопробная медная толщина (внутренняя
и наружный слой)
|
MIN. толщины: 0,5 OZ Max.thickness: 6OZ |
Размер Min.hole (толщина ≥2mm доски) |
Аспект ratio≤16 |
| Законченная медная толщина |
Наружные слои: Min.thickness 1 OZ, Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
|
Толщина Max.board (single&doule встало на сторону) |
3.20mm |
Преимущества:
• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количество минимального заказа и свободный образец
• Фокус на низком уровне к среднему объему продукции
• Быстрая и своевременная доставка
вопросы и ответы:
1. Как сделать ACCPCB обеспечить качество?
Наш высококачественный стандарт достиган со следующим.
1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа
2. Каких видов консервной банки ACCPCB доск процесс?
Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.
3. Какие данные необходимы для продукции PCB?
Файлы PCB Gerber с форматом RS-274-X.
4. Сколько типов поверхностного финиша ACCPCB могут сделать?
ACCPCB имеет полную серию поверхностного финиша, как: ENIG, OSP, IF-HASL, плакировка золота (мягкая/трудная), серебр погружения, олово, серебряная плакировка, лудить погружения, чернила углерода и etc…. OSP, ENIG, OSP + ENIG обыкновенно использовало на HDI, мы обычно рекомендуем что вы используете клиента или OSP OSP + ENIG если размер ПУСКОВОЙ ПЛОЩАДКИ BGA более менее чем 0,3 mm.
6. Как к вам сделайте вычисление импеданса?
Система управления импеданса сделана используя некоторые талоны теста, нежность SI6000 и оборудование CITS 500s.
